智和信通為達迪通信定制網管系統

　　柳州達迪通信是國內早研制、生產通信測試設備儀表及通信監控系統軟件的專業廠家，國家認證的高新技術企業和軟件企業。數字配線架（DDF）是數字復用設備之間(或數字復用設備與程控交換設備之間)的接續設備，其起到配線、調線、轉接、監測等作用。在達迪公司提供的智慧機房解決方案中，由達迪公司研發的智能DDF（iDDF）可以做到自動進行配線，該iDDF（TCP/IP協議）端口具有配置2M信道路徑和配置2M信道設備間端口交叉連接管理的能力。

核心需求

　　需要開發一款網管平臺，具備方便接入MCM6310、MCM6305、ODF、動環等設備的能力，具有良好的可擴展性，并具備將多種設備集成在一起進行聯動的能力，體現智慧機房的智能化、傻瓜化管理。做到原來需要由工作人員手動連接的配線，通過網管平臺做到在網管平臺中選擇相應的設備、端口即可進行自動配線。

1.設備管理

　　具備方便接入MCM6310、MCM6305、ODF、動環等設備的能力，具有良好的可擴展性，方便后期擴展設備。

2.業務管理

　　具備業務預配置功能，能夠預先在網管中配置業務屬性，配置資源信道，并由操作人員下發至設備，支持信道資源監測（到期提醒）的功能。

3.拓撲管理

　　具備拓撲圖顯示的能力，可以顯示整個系統的設備鏈接關系和業務鏈接關系。

4.告警監測管理

　　可以實時監測設備工作狀態、板卡狀態、端口狀態；具備告警屏蔽的能力，可根據需求屏蔽具體告警信息。

5.性能統計

　　具備數據采集的能力，接收設備上報的數據包，并提交給設備管理器，由網管對這些數據進行存儲分析，產生相應的告警和提供統計功能，要求性能數據保存至少一年時間。

智和信通解決方案

　　分析達迪的需求后，網絡管理平臺架構按照B/S模式開發，Web界面采用HTML5技術實現，設備協議解析以及Web服務器采用Java技術實現，并對外提供北向接口以便集成到上層網管，實現從區域-站點-機房-設備-板卡-端口六層管理體系。

1.設備管理

　　設備與管理平臺通訊采用c/s結構，使用TCP協議。設備啟動后，設備向管理平臺發起兩條連接請求，其中一條用于命令通訊，另一條用于報告測試數據。TCP連接建立完成后，設備將主動提交當前通道的類型（命令或數據）。之后平臺應通過命令通道查詢設備拓撲結構或其他需要的參數。

2.業務管理

　　業務建立后，需要手動激活才能生效。激活：完成向設備下發命令操作，建立交叉連接。已激活業務不能做編輯和刪除操作。去激活:向設備下發命令，斷開交叉連接。

3.拓撲管理

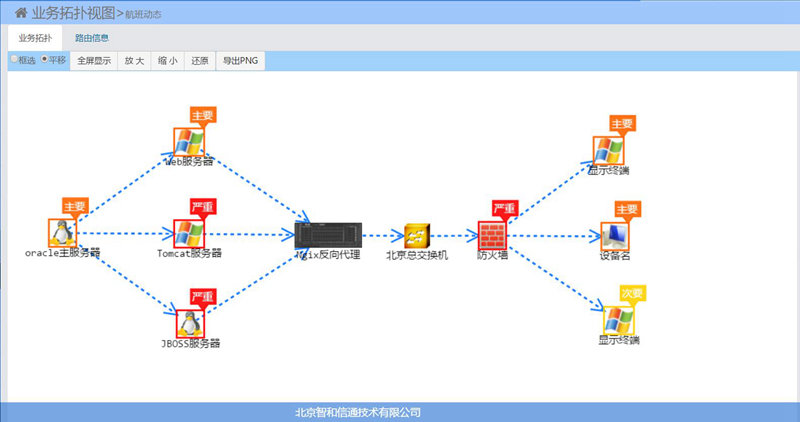

　　物理拓撲能力平臺已具備，業務拓撲參考物理拓撲和業務管理進行設計。拓撲圖按地區分級、按部門分級，按業務類型分級。在顯示出的設備面板上，進行端口交叉、端口環回、端口亮燈控制等操作，并可以監視端口的連接狀態和告警狀態。

4.告警檢測管理

　　根據系統設計以及軟件系統設計，本系統的通訊方式有兩種：一種是業務進程和網絡通訊進程間的通訊；另一種是網絡通訊進程和管理平臺間的通訊。根據定義好的協議，協議中包括標識符、設備ID、版本號、服務原語、命令原語、數據長度以及數據等幾部分。數據中指出了操作類型、板卡信息，端口信息和數據。板卡狀態包括了板卡是否在線，板卡溫度，板卡通信狀態以及是否上電等信息。系統分析設備發來的信息，分析是否需要產生告警。

5.性能統計

　　網管系統會自動保存設備發來的性能狀態信息，由于需要存儲至少一年，每十分鐘發送一條，發送量大（單臺設備百萬條），因此，在設計數據庫的時候采用了分表的設計，減輕數據庫的壓力。

方案成果

　　借助智和網管平臺，達迪所公司研發的智能DDF（iDDF），在網管系統上就可以很方便的配置自己的業務，由網管系統自動的向設備下發配置信息，做到自動進行配線，讓智能DDF做到了真正的智能。而且智和網管平臺提供了路由拓撲功能可以展示整個系統的設備鏈接關系和業務鏈接關系，提供的性能統計可以統按照機房、設備、板卡、端口、告警等級、告警類型組合方式進行統計分析。
