智和信通為電子科技集團開發通信網管系統
基于智和平臺進行定制開發的網管軟件,實現了對54所開發的各類通信設備和通信傳輸網進行集中管理的需求通過采用多級網管的方式進行部署,做到了在一個平臺,不僅對通信中心的監控,更做到了對各個零散的通信站的監控。
中國電子科技集團是新中國成立的個電信技術研究所,是國家授權的電子工程專業承包壹級資質單位,電子工程甲級設計單位。電子科技集團開發的各類設備,各個設備有自己特有的管控平臺,隨著設備種類的增多,單一的管理平臺已經無法滿足網絡管理人員的需要,管理不同的設備在切換管理平臺之間耗費了太多無用的時間,因此,急需一款管理軟件,能夠?qū)瘓F(tuán)生產的各類通信設備和通信傳輸網進行集中管理。
核心需求
本系統主要用于實現對電子科技集團開發的各類通信設備和通信傳輸網進行集中管理,軟件既適用全網-通信站(車)-通信設備分級管理方式,也支持全網-通信設備集中管理方式。
1.支持對多種類型拓?fù)鋱D的編輯和操作,包括一般網絡拓?fù)鋱D、通信站機架型拓?fù)鋱D、通信站設備組成型拓?fù)鋱D、設備面板型資源視圖、設備板/卡組成型資源圖等。
2.當前拓?fù)鋱D顯示的是通信站拓?fù)鋱D或設備拓?fù)鋱D時,可在當前界面右部區域顯示設備狀態數據監視窗口(即運行時替換節點屬性及狀態顯示區域),顯示內容為預先設定信息,可以支持菜單右鍵或按鈕更新;
3.系統故障告警顯示窗口僅顯示當前存在告警的通信站告警信息統計,每個通信站顯示一條,顯示信息包括告警站點名稱、嚴重告警次數、主要告警次數、次要告警次數、高告警初次發生時間、高告警近發生時間、高告警級別、備注等。
4.系統告警信息實時統計窗口:按故障通信站(車)為統計對象,按其當前高故障狀態等級進行分類統計,以柱狀圖的方式呈現統計結果。
5.支持將選中的拓?fù)鋱D作為默認的拓?fù)鋱D,使其全屏顯示,有嚴重故障告警時予以提示(該告警與本拓?fù)錈o關聯關系時);具備返回正常顯示模式的手段(ESC鍵、返回按鈕或鼠標右鍵菜單等);
智和信通解決方案
針對電子科技集團的需求,智和網管平臺的技術人員展開專業分析,并根據電子科技集團54所的實際情況提出了一個針對集團的解決方案。
1.系統提供設備參數設置/查詢模板編輯或配置功能,支持按設備類型或設備板卡配置情況進行編輯或配置,每種設備有多個管理參數,可分為一個或多個參數組(每組參數可采用不同的TAB頁界面形式),運行時可根據要操作的設備對象及其類型設備功能模板實現設置或查詢設備的運行參數。

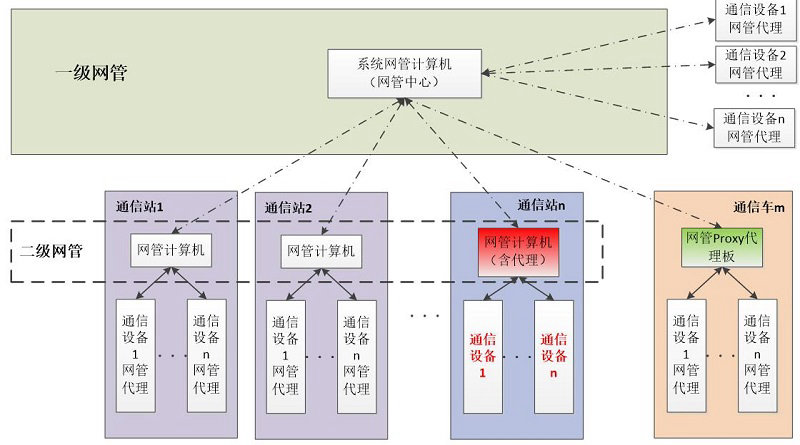

2.采用分機管理方式時,二級網管軟件安裝于通信站(車)內的網管計算機上,負責站(車)內通信設備監視和管理、通信站(車)與外部通信鏈路的狀態監視等,同時具備網管代理功能,支持在一級網管與本站(車)設備之間轉發網管指令;一級網管軟件固定安裝于通信系統網管服務器上,負責對全網通信站(車)及站(車)內通信設備的集中監視和管理。
3.在網絡中心和通信站(車)上都部署本系統,網絡中心的軟件系統可以僅通過通信站(車)上的本軟件實現對通信站(車)內通信設備的監視和管理。
4.設備、資源的通用配置界面為一個樹形菜單結構的綜合界面,單擊不同的菜單項來切換單個配置界面,通過配置xml文件實現設備、資源通用配置界面。
方案成果
基于智和平臺進行定制開發的網管軟件,實現了對54所開發的各類通信設備和通信傳輸網進行集中管理的需求通過采用多級網管的方式進行部署,做到了在一個平臺,不僅對通信中心的監控,更做到了對各個零散的通信站的監控。
